Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV
Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV
Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV
Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV
Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV
Datenblatt

Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV

  • Beschreibung
  • Technische Daten

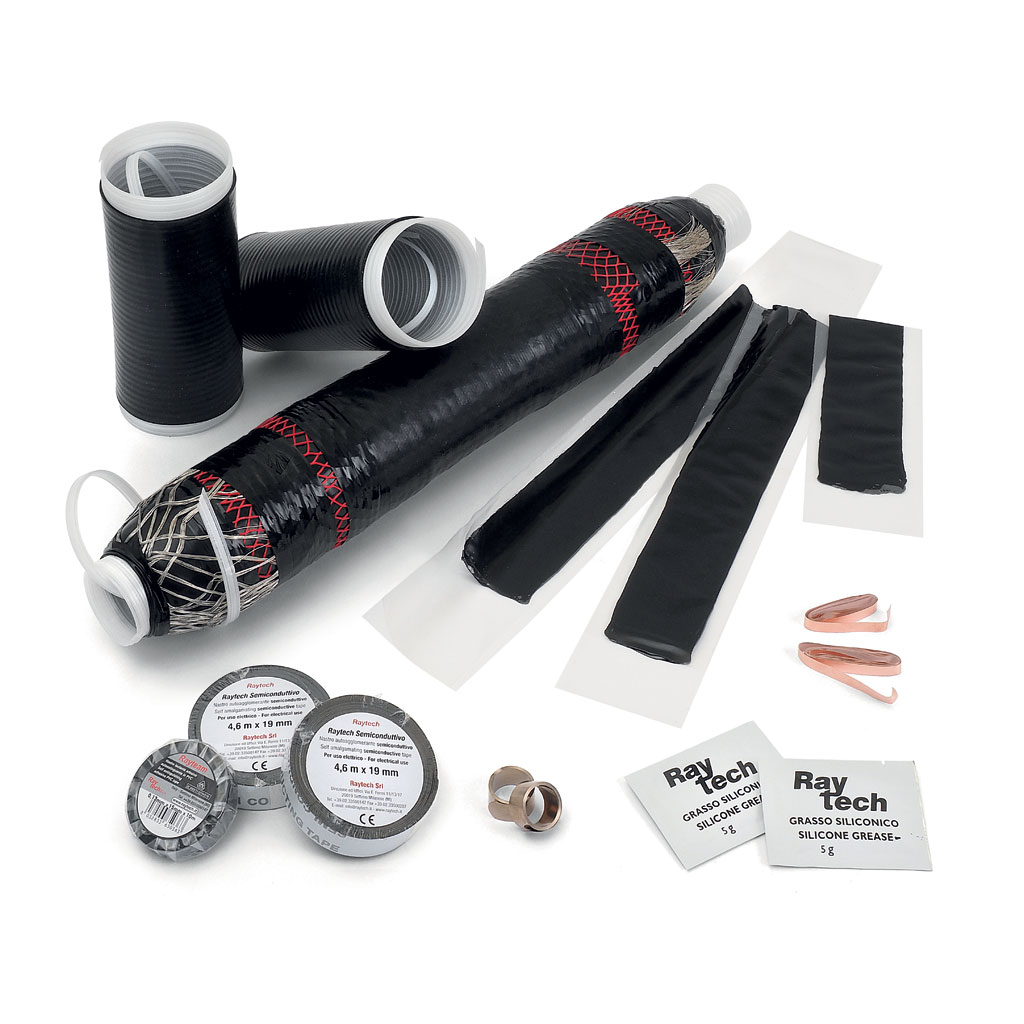

Monoblock-Verbindungen für extrudierte Kabel bis 18/30 kV (Umax 36 kV)

Die Raytech-Verbindungen für 30 kV Spannung (Umax 36 kV) sind vom Typ Blockbauweise und haben einen vormontierten Körper aus einer Elastomer-Muffe, in der sich die Elektroden, die seitlichen Ablenkelektroden und die Zentralelektrode (Faradayscher Käfig) befinden. Auf dem ist bereits die Metallabschirmung, der Schienenverbinder, die Kabelabschirmung und die äußere Schutzhülle angebracht.

Hiermit ist es möglich,

  • den Platzbedarf der Verbindung zu verringern
  • die Abmessungen des Aushubs zu verkleinern
  • die Installationszeit zu mindern
  • die Installation zu vereinfachen
  • die Zuverlässigkeit zu erhöhen
  • Fehlerquote zu verringern

Die Verbinder eignen sich für alle Verlegearten, innen, außen, in der Erde und auch unter Wasser.

Daten zur Identifizierung der passenden Verbindung

Elektrische Merkmale:
CEI 20-24 • CEI 20-62/1 • HD 629-1
Anwendungsbereiche:
Für einpolige Kabel Typ

  • Extrudiert Drähte
  • Extrudiert Bänder

Für Spannungen 18/30 kV (Umax 36 kV)

Test Report

Share

Weitere Produkte im Sortiment

  • Kaltschrumpf einpolige Verbindungen

  • Kaltschrumpf einpolige Verbindungen in Blockbauweise 30 kV

  • giunti-autorestringenti

    Kaltschrumpf einpolige- Verbindung 24 kV
